La ASUS TUF Gaming Z490-PLUS (WI-FI) è la classica scheda madre in formato ATX con dimensioni di 305 x 244 mm. La ASUS TUF Gaming Z490-PLUS (WI-FI) presenta un PCB di colore nero con dettagli grigio chiaro e scuro e riprende il design in pieno stile TUF Gaming con una colorazione interamente nera e qualche piccolo dettaglio di colore giallo a contrasto. Le schede madri della serie TUF di ASUS in un’ipotetica scaletta si posizionano tra la serie Prime e la Strix/ROG. Sono schede madri affidabili, durature e che coniugano diverse caratteristiche presenti anche su altri modelli.

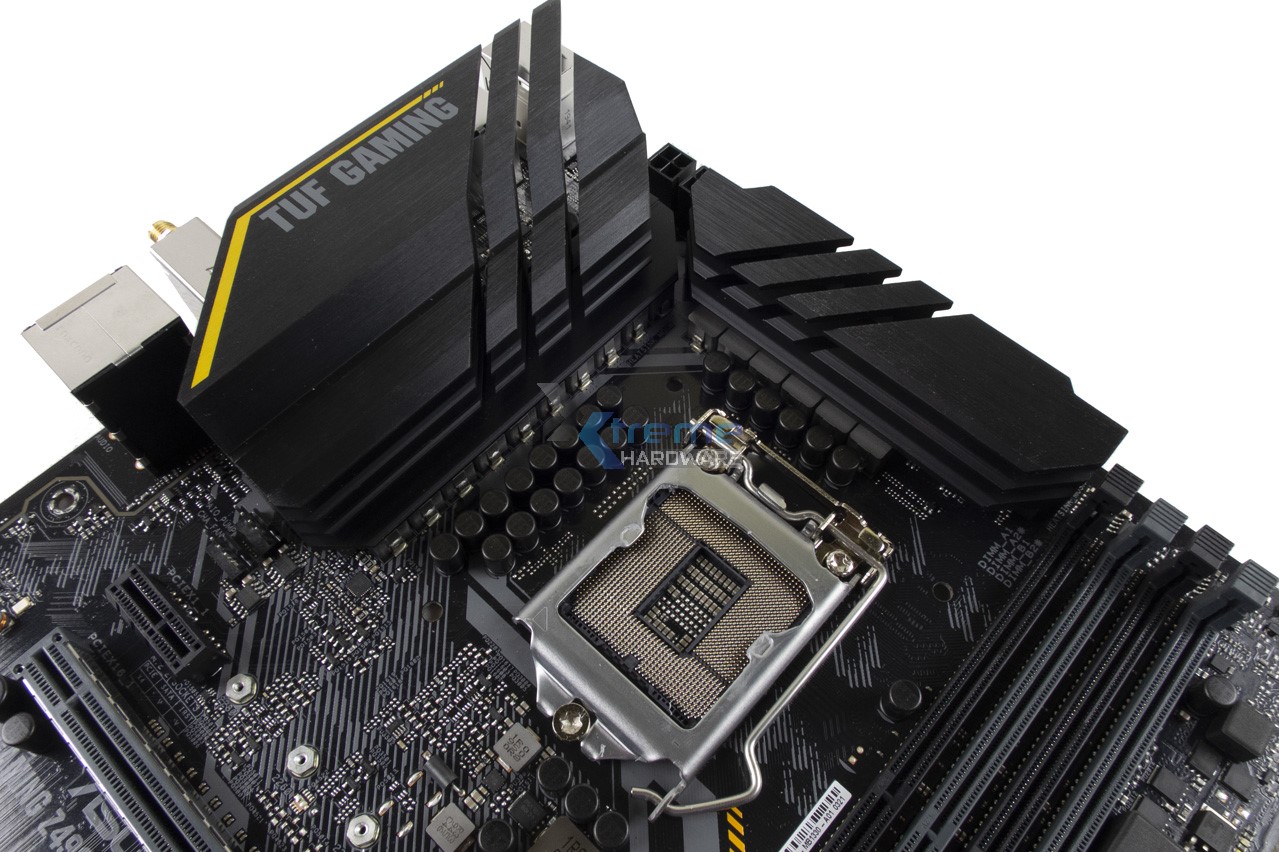

Partiamo come solito dalla zona socket e quella di alimentazione. La ASUS TUF Gaming Z490-PLUS (WI-FI) mostra una sezione di alimentazione già ad una prima occhiata di buon livello. Troviamo due dissipatori in alluminio con design a tema di buone dimensioni. Purtroppo i due dissipatori non sono uniti tra di loro da una classica heatpipe che avrebbe aumentato l’efficienza dissipativa della zona di alimentazione.

Rimuovendo due viti per parte possiamo rimuovere i dissipatori e osservare come sotto questi sia posta una striscia di pad termico che copre adeguatamente ogni singola fase di alimentazione oltre al controller.

Passando invece al circuito di alimentazione troviamo un totale di 14 fasi DrMOS con uno schema di 12 + 2. Le restanti fasi in basso a sinistra sono per VCCIO e VCCSA. La zona è completata da condensatori 5K Black Metallic allo stato solido e corpi in ferrite (di cui non abbiamo info ma presumiamo essere da 60A).

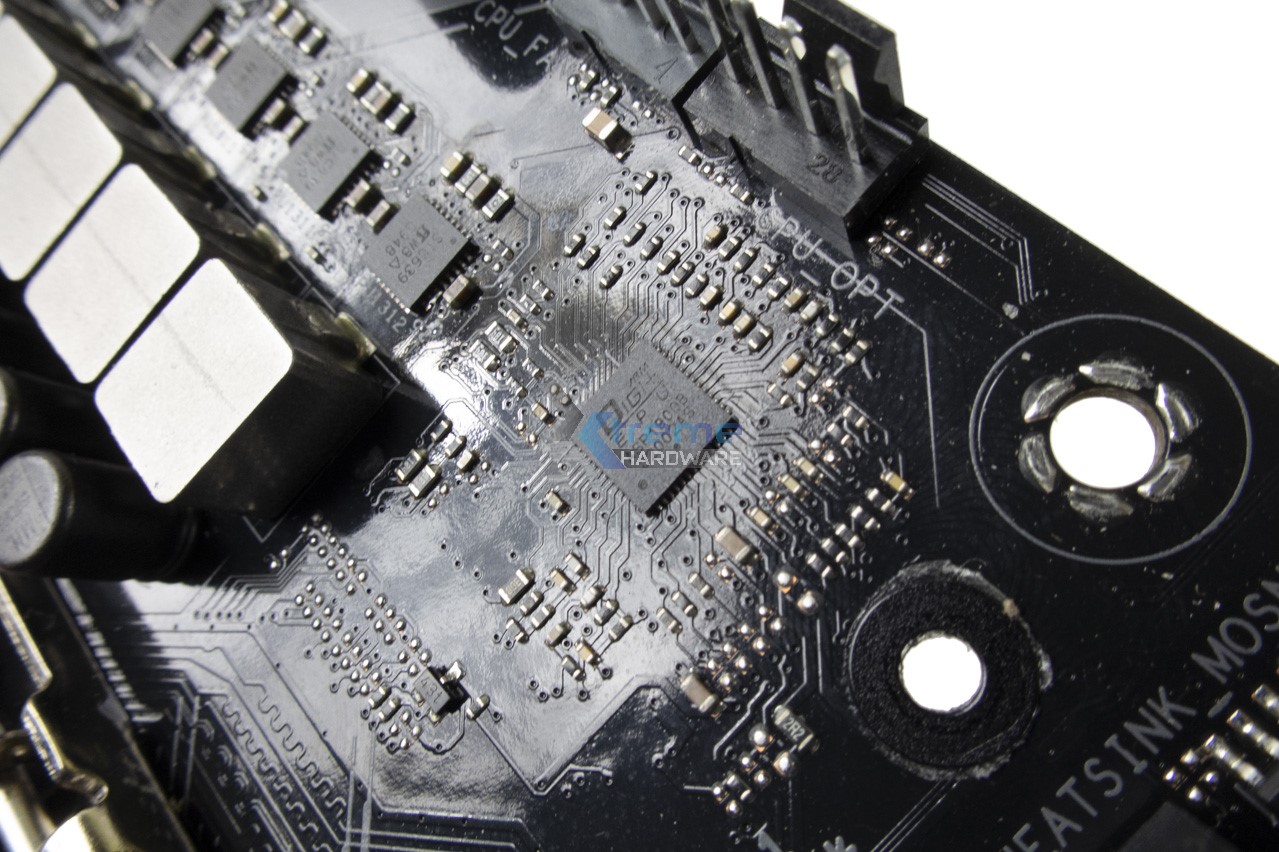

Il controller impiegato sulla ASUS TUF Gaming Z490-PLUS (WI-FI) è un Digi + ASP1900B.

Mentre le fasi utilizzano MOSFET Vishay SiC639 da 50A. Più che sufficienti a gestire le richieste energetiche generose dei nuovi processori di Intel anche sotto carichi apprezzabili.

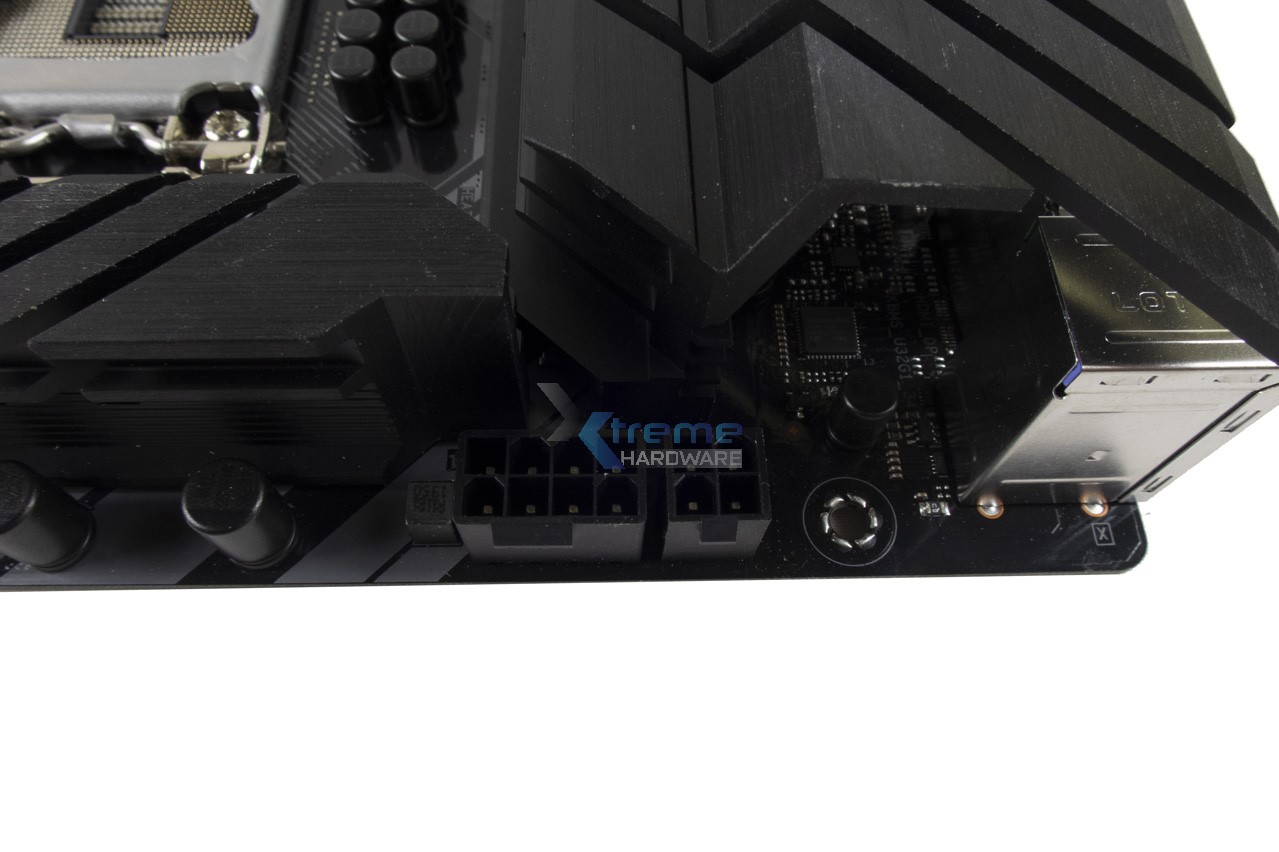

Parlando di alimentazione torniamo al PCB dove troviamo il classico connettore di alimentazione 8 Pin EPS assieme ad un 4 Pin per fornire ulteriore corrente e stabilità.

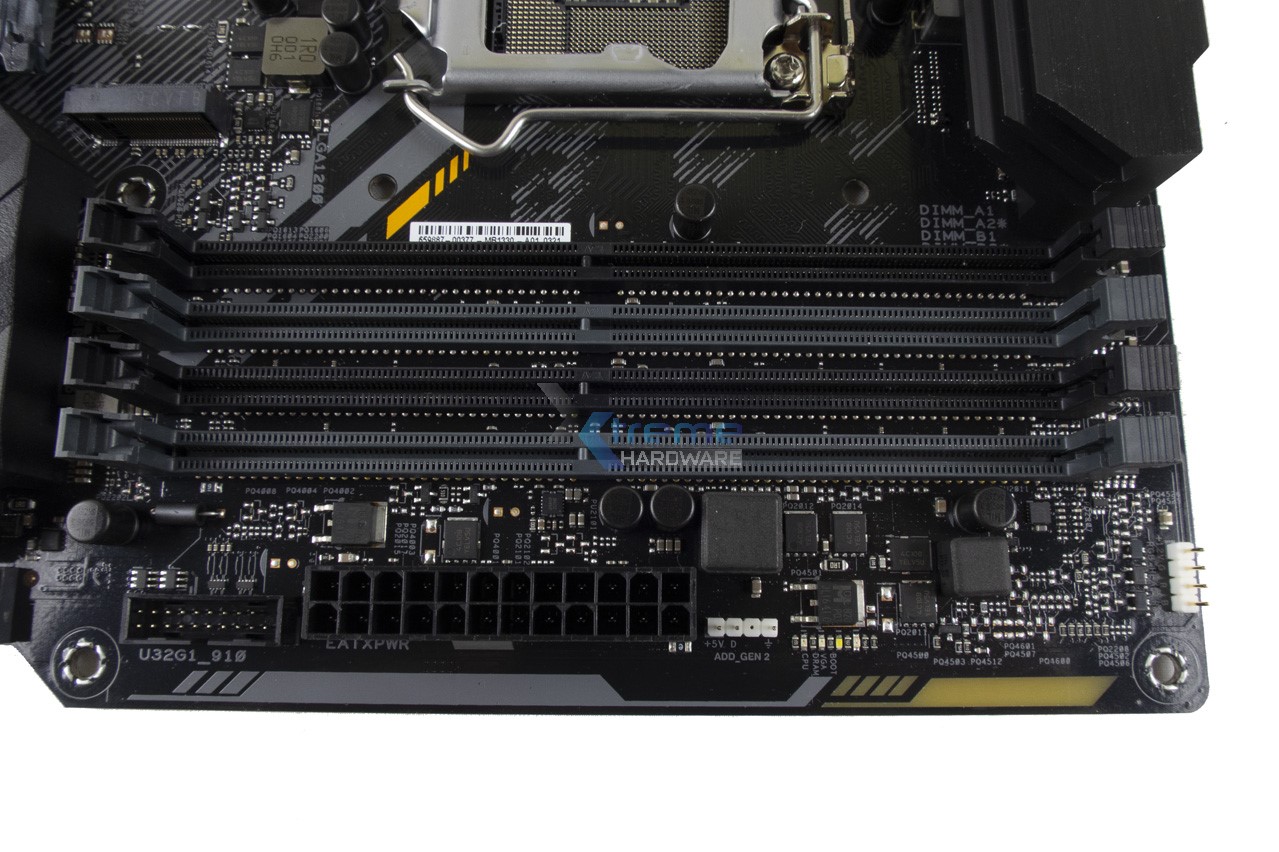

Spostandoci invece lungo il lato destro del PCB possiamo trovare 4 slot per moduli RAM DDR4 con compatibilità fino a 128 GB e frequenza massima di 4800 MHz in OC. E’ possibile osservare anche il connettore 24 Pin ATX, il connettore/header USB 3.0, il Q-LED di stato/debug e infine due header per strisce RGB (4 Pin) e ARGB (3 Pin). Dove vediamo il PCB con un effetto semitrasparente giallo quella sarà la prima delle due zone di illuminazione RGB di cui la scheda madre si caratterizza.

Proseguendo lungo il lato del PCB troviamo i primi due connettori SATA 6Gb/s e poco dietro quasi nascosto il connettore USB 3.1.

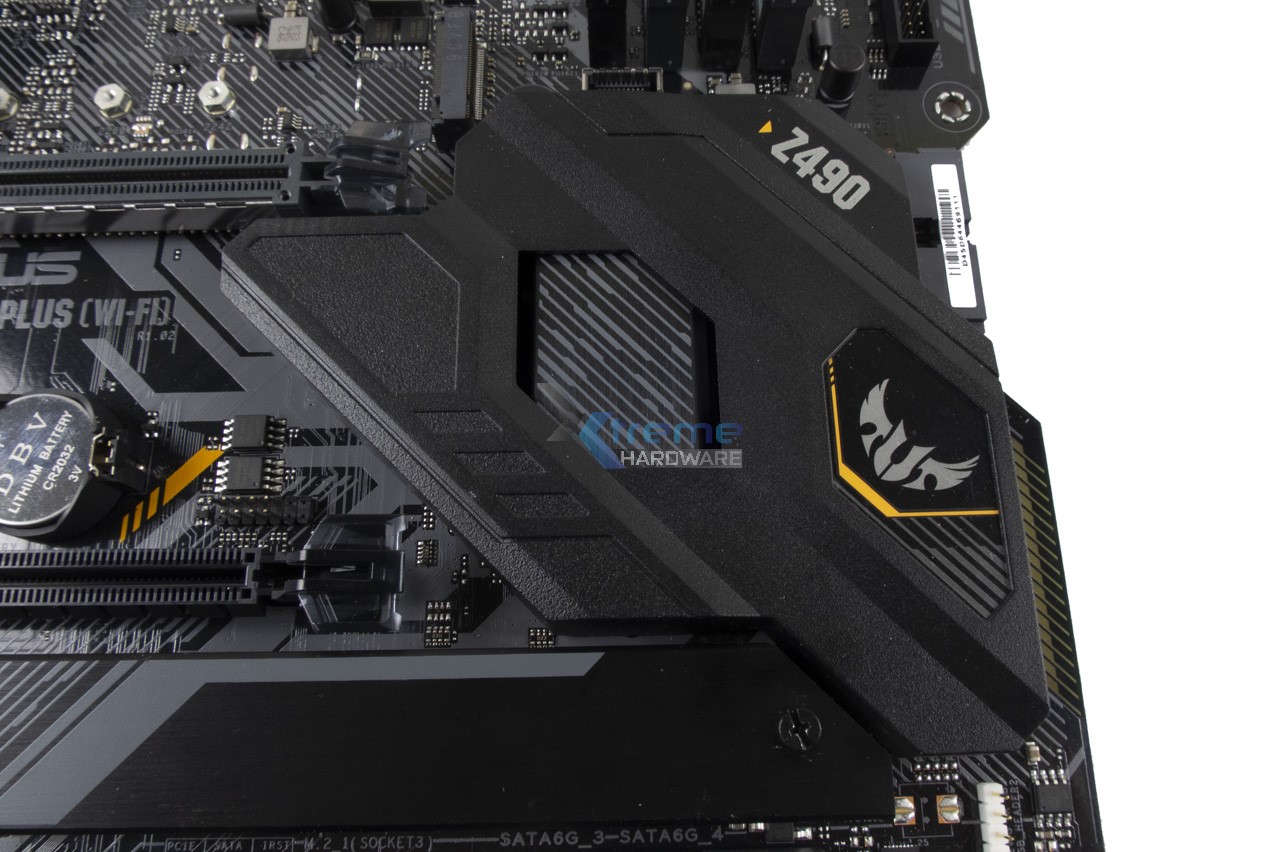

Dall’alto possiamo osservare il dissipatore in alluminio del chipset Z490 contornato a sua volta da una cover in plastica con grafiche TUF.

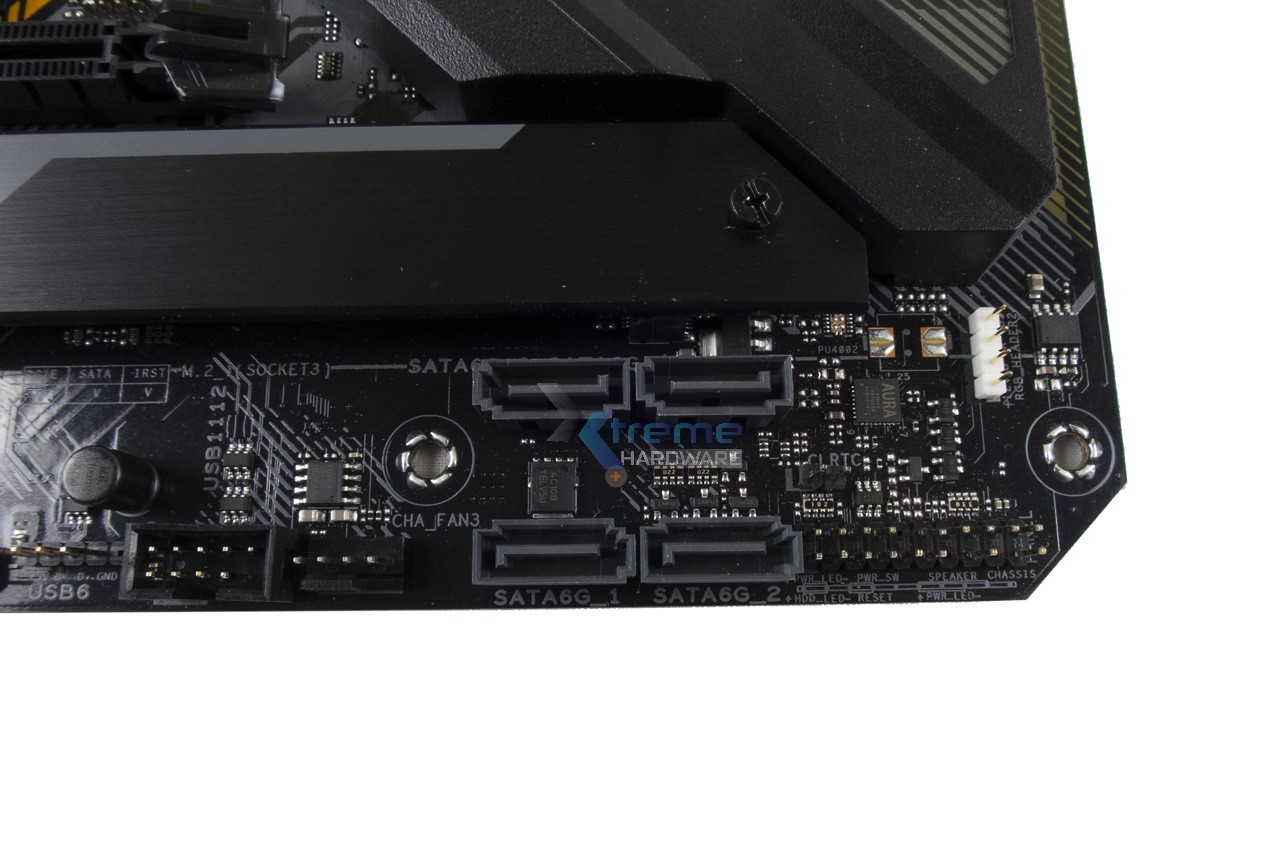

Arriviamo nell’angolo in basso a destra dove osserviamo la seconda zona del PCB per l’illuminazione RGB oltre agli altri quattro connettori SATA 6Gb/s, il secondo header per strisce RGB a 4 Pin e infine il secondo slot M.2 fino al fomato 22100 con relativo heatsink in alluminio.

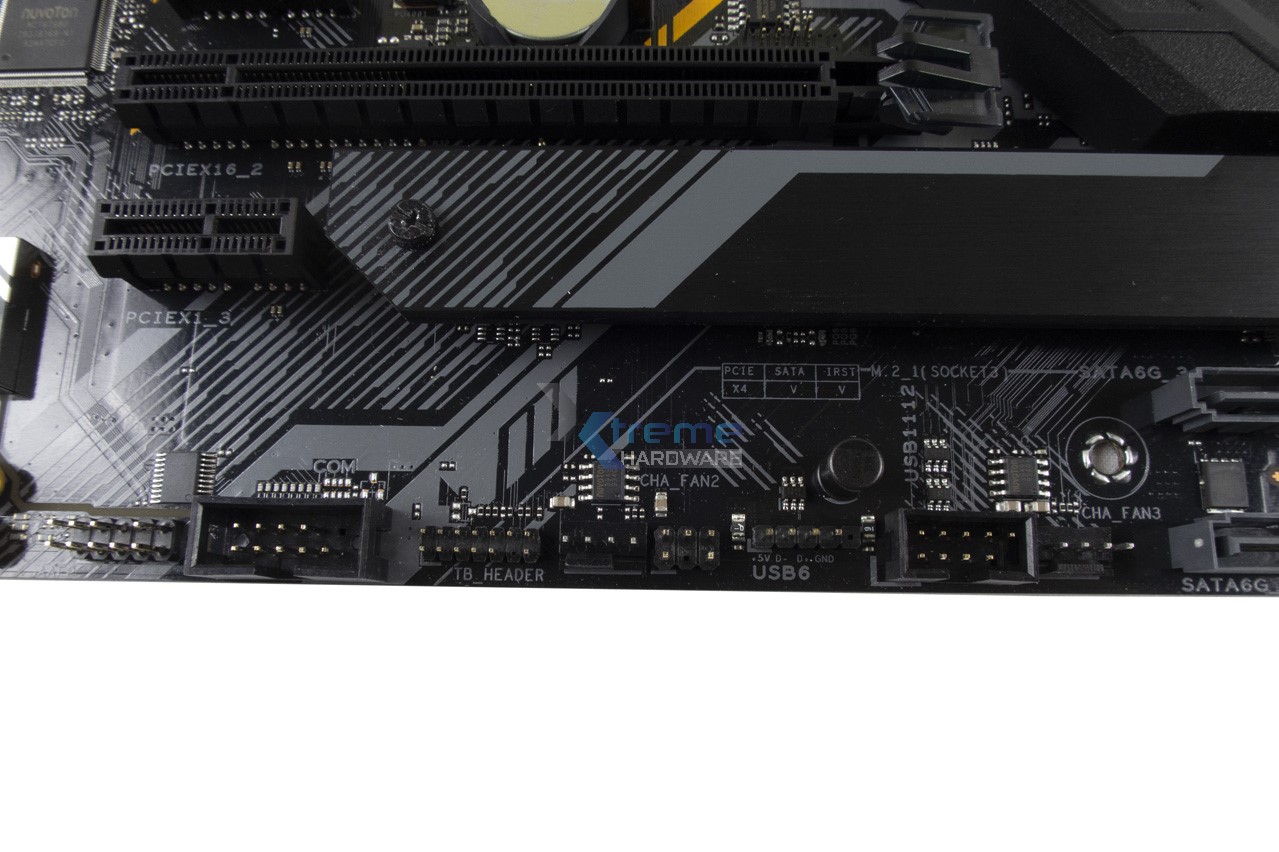

Il lato inferiore del PCB continua a mostrarci una serie di header adibiti alle porte USB e altre connessioni interne per il case.

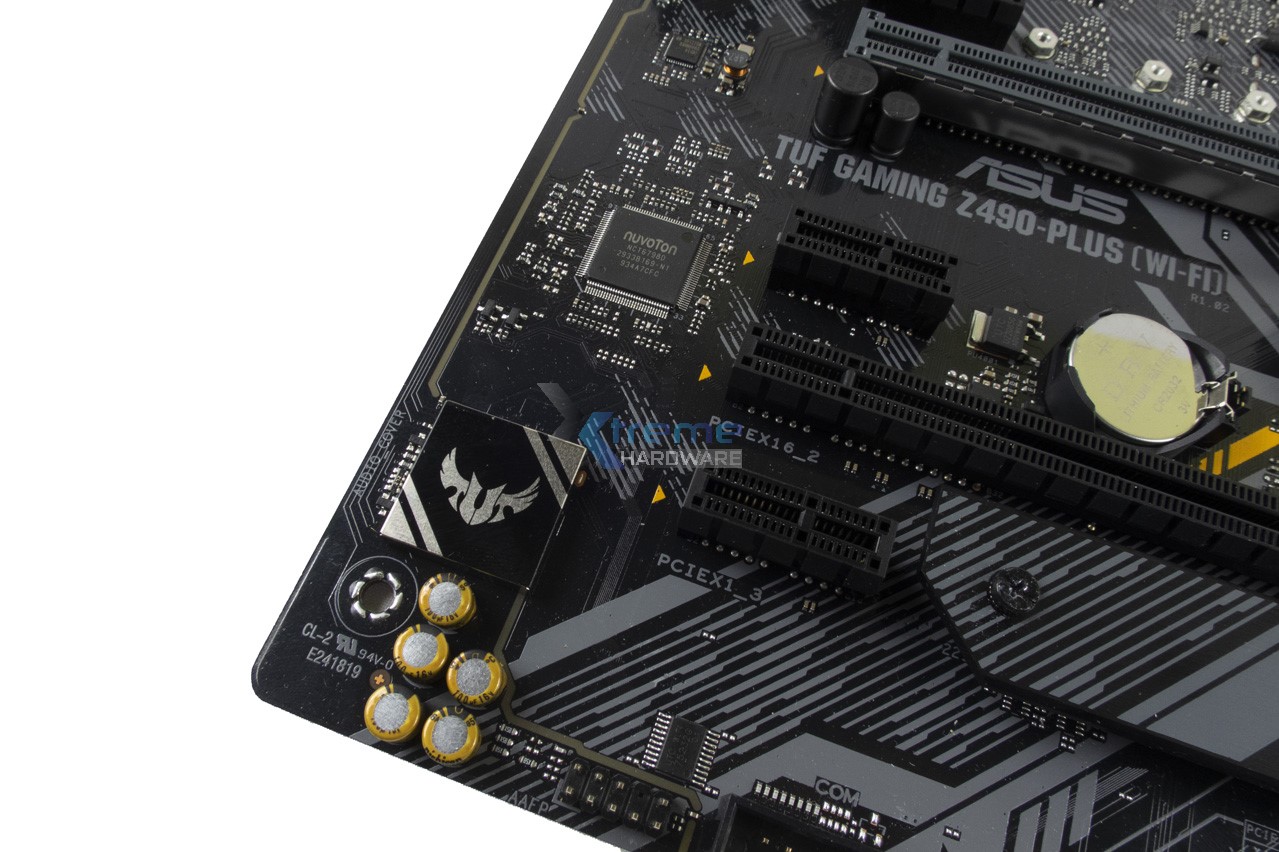

L’angolo opposto è sede del circuito audio. Trova posto una cover EMI per il chip audio che è un Realtek ALC S1200A più i diversi condensatori Nichicon.

Centralmente troviamo il secondo slot M.2 fino al formato 2280, tre slot PCI-E x1 e due slot PCI-E x16 ( il secondo è x16 (x4)) di cui solo il primo dotato del sistema SafeSlot.

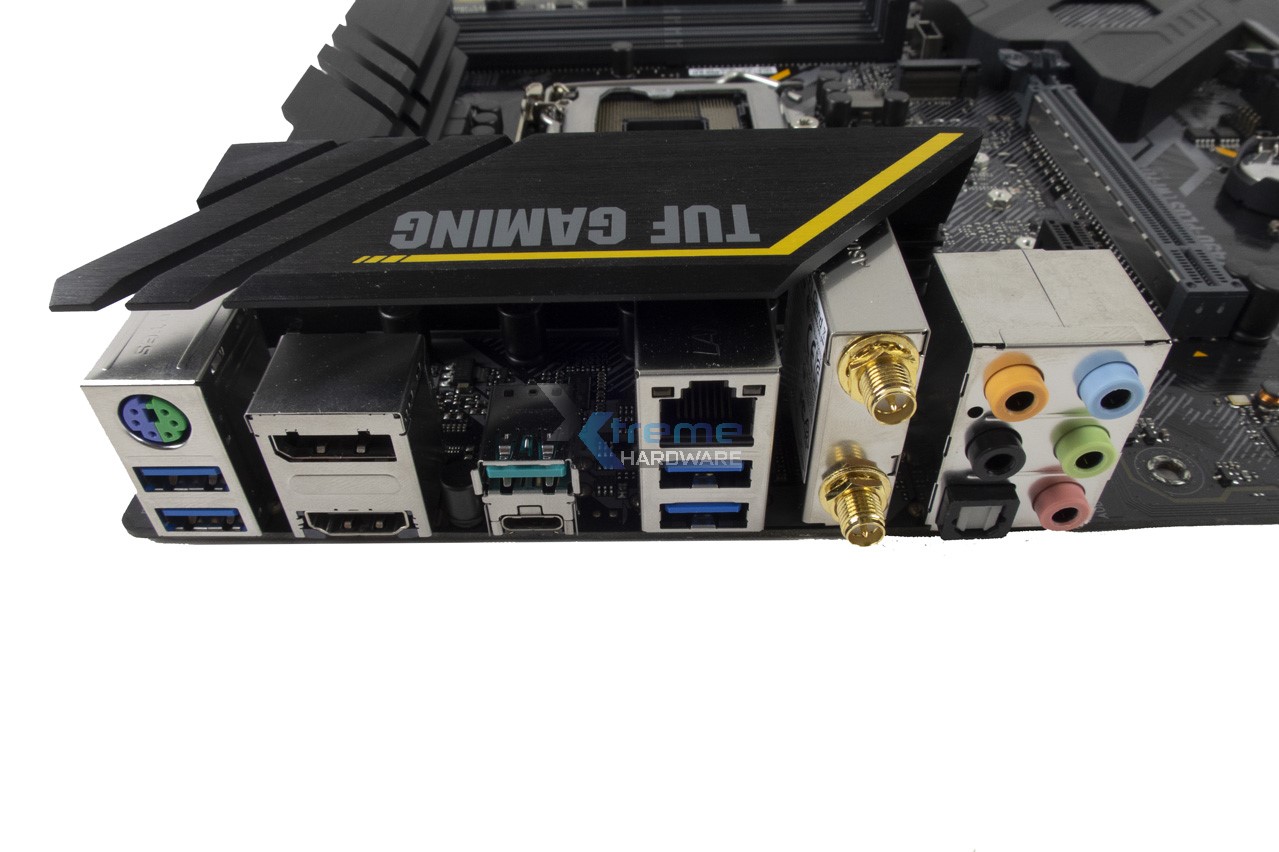

Le porte I/O sono invece così suddivise:

• 1x PS/2 per tastiera/mouse
• 1x DisplayPort
• 1x HDMI
• 1x LAN (RJ45)
• 2x USB 3.2 Gen 2 (1 x Type-A+1 x USB Type-C)
• 4x USB 3.2 Gen 1 (blue) Type-A
• 1x Optical S/PDIF out
• 5x Jack Audio 3.5 mm
• 1x Modulo ASUS Wi-Fi

Completiamo mostrandovi il retro del PCB della ASUS TUF Gaming Z490-PLUS (WI-FI).

La ASUS TUF Gaming Z490-PLUS (WI-FI) infine si dota di una ridotta ma presente illuminazione di tipo RGB sul lato destro del PCB. Vi lasciamo a qualche scatto prima di passare al capitolo inerente il BIOS.

Qui invece vi mostriamo qualche screen del nuovo software ARMOURY CRATE e relativa gestione AURA SYNC.
